液压动筛跳汰机的原理是什么?

来源:巩义市三久重工科技有限公司 发布时间:2020-08-10 11:23 浏览次数:

  液压动筛跳汰机构在液压油缸的驱动下,绕销轴作上、下往复摆动,并在其中部设有溢流堰,在溢流堰的下方前端设有可调闸门,以调整溢流堰与筛板之间的开口大小。在溢流堰下方筛板末端设有星轮结构的排料轮,由液压电动机驱动。产品由提升轮排出,提升轮的中部设有隔板,将提升论的中部分成两段,前段装矸石,后段装轻产品。

  为了防止轻重产品污染,在轻重产品之间和两侧增设了由筛网或冲孔板制成的防污隔板,隔板下部还装有橡胶板,并与提升轮中间隔板内径相接,上部装有轴套,可绕动筛筛帮的轴转动。当动筛上下运动时,原煤受到升降的脉动水流的作用,按密度差异分层,密度低的煤在上层,越过溢流堰,进入提升轮后端,由提升轮提升到较高处,落入精煤溜槽,排出机体外。

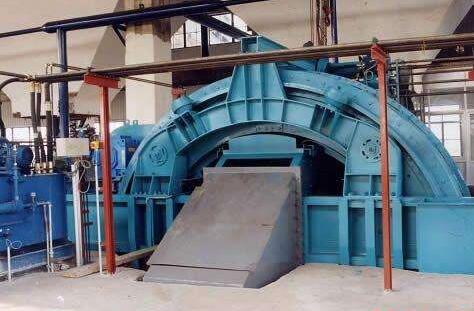

液压动筛跳汰机实拍

  矸石在下层通过闸门经排料轮排入提升轮前段,提升到较高处后,落入矸石溜槽,排出机体外,还有一部分细颗粒透筛排入机体下部,终由斗子提升机将透筛的物料排出机体外,因此从动筛跳汰机中出来3种产物。

  物料通过入料溜槽进入液压动筛跳汰机槽体之后,在液压油缸的驱动下,动筛机构绕销轴作上下往复摆动,并带动物料绕销轴在水中上下运动。

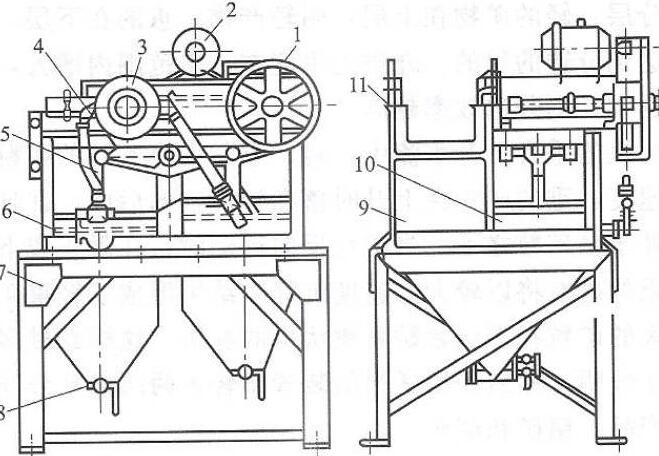

液压动筛跳汰机结构

  液压动筛跳汰机常见故障处理

  1.主副液压站油温过高,故障原因是①冷却水管堵塞 ②夏季气温高。处理方法:①清理冷却水管路 ②增设风扇降温。

  2.底流阀不动作,故障原因是①被异物卡住 ②电气故障。处理方法:①清除异物 ②检查电器故障。

  3.各缸体漏油,故障原因是股价密封损坏。处理方法:更换骨架密封。

  4.灰分调节仪压力值超过设定值并跑矸,故障原因是①排矸轮卡住 ②液压马达传动链条掉或断 ③床层押车。处理方法:①手动调节排矸轮正反转或放水处理 ②重新安装链条 ③清理筛面,减少入洗量。

  5.液压泵异响,故障原因是①油脂不清洁 ②泵体损坏。处理方法:①更换液压油 ②更换液压泵

  煤泥积聚是采用动筛跳汰机时值得注意的问题,特别是煤泥含量大的煤。

  动筛跳汰机的较大优点是用水量少,因机内水不循环,生产时无溢流,为保持机内一定水位,只需补加产品带出的水,这样就造成了煤泥在动筛内的积聚。
